Selbstbau einer Präzisionswaage 0,01 g - 100 g

Bauanleitung





 0) Material
 1) Aufbau des Waagengestells
 2) Die Waagbalkenachse
 3) Der Waagbalken
 4) Die Waagschale
 5) Die Skala
 6) Die Waagbalkenjustage
 7) Erstellen der Absolutgewichte
 8) Der praktische Betrieb


Der Selbstansatz fotografischer Bäder verlangt eine reproduzierbare Wägung der eingesetzten Chemikalien. Handelsübliche Waagen sind im Vergleich zu den Kosten der benutzten Chemikalien teuer.
Um zu Beginn der Arbeit mit eigenen Rezepten die Kosten niedrig zu halten, kann man in kurzer Zeit mit einem Einsatz von 3 bis 5 € eine sehr genaue Waage selbst bauen. Hauptidee: eine Waage ist umso empfindlicher, je geringer das Eigengewicht des Waagbalkens. Deshalb eine 'leichte' Waage und deshalb auch der lange Arm links: theoretisch könnte man diesen Teil einkürzen, müsste aber dann parallel zur Waagschale mehr Gewicht einbringen, um den Laufgewichtsbalken auszutarieren. Dieses Zusatzgewicht verringerte die Empfindlichkeit der Waage erheblich.



0) Material

Dazu brauchen wir (evtl. aus dem nächsten Heimwerkergeschäft):

1 Aluprofil mit T-,U- (oder H-) Profil.

Diese Profile werden in 1 m - Längen verkauft. Nehmen sie das kleinste verfügbare, es sollte 8 mm x 10 mm oder 10 mm x 12 mm sein.

Aus der Bastelkiste (oder auch aus dem Heimwerkergeschäft) kommen:

2m-5m verzinkter Bindedraht, 0,8 mm oder 1 mm dick. Blanker Eisendraht kann rosten und somit ein Risiko darstellen, Roststückchen in das Wägegut einzubringen.

schrauben1 Holzschraube (keine Spanplattenschraube!) , 3,5 mm oder 4 mm, 40 mm - 50 mm lang.

Diese Schraube wird zur Waagbalkenachse, es muß deshalb eine klassische Holzschraube sein, die unter dem Kopf einen Bereich ohne Gewinde hat. Ob Rund- oder Senkkopf spielt keine Rolle, der Kopf wird später abgesägt.


Für den Waagenkörper:

ca. 30 cm Dachlatte oder Tischlerplattenabschnitt ,
20 cm x 25 cm Span- oder Sperrholzplatte, 8 mm dick oder dicker.
Diese Teile findet man u.U. im Restekorb eines Heimwerkergeschäfts.
1 Joghurtbecher, am besten mit halbkugelförmigem Boden und Fuß


 ( Zurück zum Inhaltsverzeichnis )




1) Aufbau des Waagengestells.

Wagenbild

Die Dachlatte (oder der Tischlerplattenabschnitt) dient als Boden, an den seitlich die Spanplatte angeleimt oder geschraubt wird. Der Kragbalken (links) trägt später den Waagbalken. Hier kann man ein ca. 8 cm langes Stück Leiste 1 cm x 1 cm nehmen, oder auch einen Rest der Dachlatte spalten. Der Überstand sollte ca 50 mm betragen. Haben wir dieses Gestell mit Leim zusammengesetzt, lassen wir es trocknen. Die beiden rechts gezeigten Ausschlagbegrenzungen für den Waagbalken werden erst nach Fertigstellung der Waage angebracht.

 ( Zurück zum Inhaltsverzeichnis )




2) Die Waagbalkenachse

Waagbalkenachse


Die Schraube wird von vorn ca. 10 mm von der linken Kante entfernt in den Kragbalken von der Seite eingeschraubt, evtl. leicht vorbohren, um Platzen des Holzes zu vermeiden. Die Schraube sollte ca. 20mm aus Holz herausstehen. Jetzt wird das Gestell mit einer Schraubzwinge an einem Tisch befestigt, und der Kopf der Schraube wird mit einer Metallsäge abgesägt. Mit einer Feile wird nun der Stumpf prismenförmig zurecht gefeilt, mit der spitzen Kante nach oben, dabei ist darauf zu achten, dass die Oberkante möglichst gerade wird. Die Kante selbst darf ruhig noch etwas rauh sein.


 ( Zurück zum Inhaltsverzeichnis )


3) Der Waagbalken


Waagbalkenachse Das Aluprofil wird halbiert, so dass sie ein ca. 50 cm langes Stück erhalten. Sie suchen jetzt die Mitte und bohren hier ein Loch mit 4,5 mm bis 5 mm Durchmesser hinein, und zwar so, dass die Oberkante des Loches an der oberen inneren Querfläche des Profils anliegt (s. Pfeile):

Jetzt kommt eine der kritischen Operationen des Baues:

Sie müssen jetzt, nachdem sie die Kanten der Bohrung etwas versäubert haben, für die zuvor gefeilte Schneide eine Kerbe in die Bohrung bringen. Dieses muß relativ genau erfolgen, schaffen wir dieses nicht, wird die Waage später ungenau sein, weil eine zu breite Kerbe oder gar eine mit mehreren Auflagerillen zu einem nicht reproduzierbaren Abstand Achse zu Waagschalenaufhängung führt, damit die Waagengeometrie nicht reproduziert ist, und deshalb Ungenauigkeiten aufkommen.


Folgende Vorgehensweise hat sich bewährt:

Das Waagengestell mit der noch etwas rauhen zurechtgefeilten Waagbalkenachse wird mit einer Schraubzwinge an einem Tisch befestigt, der Waagbalken wird mit der Bohrung darübergeschoben und jetzt mit sanftem Druck ca. 10 mal nach vorne und hinten geschoben, so dass sich die Waagbalkenachse selbst in den Waagbalken feilt. Dabei muss der Waagbalken leicht mal rechts und mal links abgesenkt werden, damit der Winkel der eingefeilten Nut etwas größer als der Spitzenwinkel der Waagbalkenachse wird. Die Nut sollte über die ganze Breite des Profils tragen. Haben sie dieses erreicht, können sie die Spitze der zurechtgefeilten Schraube nun glätten, indem sie mit einer Feile mit feinem Hieb oder mit feinem Schleifpapier, das unbedingt mit einer festen Unterlage (Flachfeile) gehalten werden sollte, in Längsrichtung die Kante der Schneide abziehen. Stark vergrößert sollten die Verhältnisse am Waagbalkenlager nun so aussehen.
waagb DetailAbschließend feilt man mit der Feilenkante je eine Kerbe vorne und hinten genau 20 mm links vom Waagbalkenlager in die vordere und hintere Kante oben (s. Bild oben linke untere Ecke). Hier wird später der Haken mit der Waagschale eingehängt. Die 20 mm sind möglichst genau einzuhalten, sonst stimmen die zur Verfügung gestellten Skalen nicht und müssen erheblich skaliert werden.


 ( Zurück zum Inhaltsverzeichnis )



4) Die Waagschale


waagschale Als Waagschale dient ein Joghurtbecher mit Fuß, der mit einer scharfen Schere oder einem Messer gekappt wird, so dass nur die untere Halbschale stehen bleibt. Diese wird an drei Fäden aufgehängt, die unter einem Winkelabstand von 120° um die Schale herum angebracht werden. Die Löcher dazu kann man mit einem 1mm Bohrer bohren, oder man sticht sie mit einer heißen Nadel.

knoten

Als Faden dient sogenanntes 'Handgarn' (nimmt man zum Annähen von Knöpfen) oder auch Polyestergarn , 'normaler' Nähfaden ist zu dünn! Zuerst werden drei 20 cm - 25 cm lange Fäden in den Löchern an der Waagschale verknotet, dabei kann die Verwendung einer Pinzette hilfreich sein. Jetzt werden zwei der drei Fäden (A) mit dem üblichen Knoten (einfacher Weber-Knoten) verbunden, und zwar in einer Höhe, die ein freies Pendeln der Waagschale erlaubt (ca. 70 mm Fadenlänge), d.h. die Länge vom Boden des Joghurtbechers bis zum Knoten + die Länge des Hakens darf den Abstand 'Oberseite Waagbalken bis Unterseite Ständer' nicht überschreiten, sonst sitzt der Becher beim Wägen auf(!). Bevor man den Knoten zuzieht, führt man den dritten Faden (B) durch den Knoten (ohne ihn mit zu verknoten), und zieht den Knoten nur leicht zu zu. Hält man nun den Knoten zwischen zwei Fingern, dann kann man, insbesondere mit einer Pinzette, den dritten losen Faden solange hin und her ziehen, bis der Becher waagerecht und nur an den vom Knoten gehaltenen drei Fäden hängt.

Ist dieses erreicht, zieht man den Knoten schließlich zu und sichert ihn mit einem Tropfen Alleskleber oder Zaponlack.

Die Aufhängung der Waagschale ist ein Haken, der über das eingesetzte Profil greift und aus einem kurzen Stück des 0,8 mm oder 1 mm Bindedrahts besteht. Die Fäden werden hier festgebunden. Der Haken muß groß genug sein, um die Schale bequem an den Balken an den zuvor eingefeilten zwei Kerben an- und abhängen zu können.

 ( Zurück zum Inhaltsverzeichnis )


5) Die Skala

Die Waagenskala kann eine normale Skala mit folgendem Aufbau sein:

Scala Kurz

also eine 11-er Skala (von 0 bis 10) mit jeweils 10 Unterteilungen. Man kann daraus erkennen, dass man die Bereiche:

 0,01 g  - 0.1 g             0,1 g - 1 g                    1 g - 10 g                         10  g - 100 g

abwiegen kann. Die Skala selbst kann man mit einem Grafikprogramm leicht selbst erstellen, am besten auf einem A4-Blatt quer, damit man auf eine Länge von ca. 200 mm kommt (Eine Teilung, also von 1 - 2, muß für den ersten Wurf 20 mm Abstand haben). Unser Computergrogamm sollte in der Lage sein, diese Skala später in jedem beliebigen Maßstab drucken zu können, andernfalls brauchen wir ein Copyshop mit einem Kopierer, der eine möglichst stufenlose Vergrößerung/Verkleinerung erlaubt. Die Breite der Skala sollte geringer sein als die Breite unseres Aluprofiles, sie wird nämlich später einfach mit Tesafilm auf das Profil aufgeklebt, und sie ist jetzt noch nicht fertig!

Hier gibt's Skalen zum down-loaden als gepackte ZIP-Datei in den verschiedensten Formaten, zum Weiterverarbeiten in einem passenden Programm:

  Hier klicken zum downloaden

 ( Zurück zum Inhaltsverzeichnis )



6) Die Waagbalkenjustage

Als Basis für unsere nächste Einstellungen können wir aus Waagbalkenresten (oder aus anderen Blechteilen) die Anschläge an der rechten Seite der Waage anschrauben. Sie sollten den Hub des Waagbalkens an dieser Stelle auf ca. 20 mm begrenzen.
Unser Waagbalken muss jetzt, wenn er alleine auf dem Waagkörper sitzt, austariert und damit waagrecht hängen. Wenn nein, müssen wir ihn erstmal mit Tesafilm und ggf. Pappstückchen an dem Ende belasten, das noch in die Höhe ragt.

Wir hängen den Korb jetzt in die zuvor gefeilten Nuten für den Haken der Waagschale ein und tarieren ihn durch ein Gewicht aus Draht, das wir irgendwo rechts einhängen und verschieben, aus. Dieses Ausgleichsgewicht muss von jetzt ab für den Rest der Justage exakt an dieser Stelle hängen bleiben!

Jetzt schneiden wir von der Drahtrolle zwei Stücke Draht ab: 1 x 5 cm und 1 x 50 cm, und zwar so exakt wie möglich. Ein 5 cm Stück wird U-förmig gebogen und dient als Laufgewicht auf der rechten Seite der Waage. Das 50 cm Stück kommt zusammengerollt in den Korb, und auf der rechten Seite wird das 5cm Stück nach rechts verschoben bis die Waage austariert ist. Diese Stelle wird mit einer Nadel markiert. Dies ist unsere Stelle '10', Wenn wir jetzt den Abstand von Stelle10 zur Waagbalkenachse (=0) messen, wissen wir, welche genaue Länge unsere Skala beim nächsten Ausdruck haben muß, oder wir müssen im Copyshop die Skala auf einem Kopierer mit stufenloser Maßstabsänderung entsprechend kopieren. Die Skala wird jedenfalls als Papierstreifen ausgeschnitten und mit Tesafilm auf den Waagbalken geklebt, wobei '0' genau auf der Waagbalkenachse liegt, '10' müsste dann auf der entspechenden Markierung liegen.

WaagenendeBei meiner Waage lag die Länge von 0 bis 10 bei 197,5 mm, d.h. der Abstand der Kerben für die Waagschale vom Nullpunkt ist 19,75 mm, und damit habe ich die 20 mm schon ganz gut getroffen. Die erforderliche Skalenlänge ist bei mir also 197,5 mm (197 oder 198 tun's auch)

 ( Zurück zum Inhaltsverzeichnis )









7) Erstellen der Absolutgewichte

Unsere Waage ist jetzt 'relativ' schon sehr genau, jetzt gilt es noch Laufgewichte herzustellen, die uns auch eine 'absolute' Genauigkeit verschaffen.

Für die Anfertigung der Laufgewichte benötigen wir jetzt wieder Draht und ggf. ein paar Unterlegscheiben (unterschiedlichster Größen und Dicken), Muttern, etc, möglichst alles verzinkt (s. untenstehendes Foto)

Zum Justieren benutzen wir gängige Münzen, als Beispiel werden hier Euro-Münzen benutzt. Ganz Penible gehen mit einrm Satz von 10 x 2 €- und 2 x 1 € - Münzen (= 100 g) zu Stellen, wo wir passende Waagen finden könnten (Schule, Juwelier, evtl. Arztpraxis, Zahntechniker, Apotheke) und bitten mal um eine Auswägung. Dann sollte man eigentlich relativ sicher sein, wo man nun 'genau' liegt und muss dann eben beim Einjustieren des Laufgewichts dieses entsprechend 'neben' den 10,0 Strich setzen. Oder man geht mit einem Säckchen an gesammelten Münzen dorthin und tauscht die Münzen so lange, bis man 12 Münzen hat, die zusammen genau 100 g wiegen. Das kann aber eine Weile dauern und Freunde macht man sich damit bestimmt nicht. Vielleicht kann man sich aber aus einem Gewichtssatz das 100 g Gewicht mal über ein Wochenende erbetteln.

Besteht diese Möglichkeit nicht, so müssen wir den veröffentlichen Gewichten von Euro-Münzen glauben (Quelle: Deutsche Bundesbank; Die Größe der zulässigen Toleranzen werden leider nicht veröffentlicht, mir fällt aber nichts ein, was allgemein zugänglich und genauer sein sollte):


1 Cent = 2,30 g

10 Cent = 4,10 g

1 € = 7,5 g

2 Cent = 3,06 g

20 Cent = 5,74 g

2 € = 8,5 g

5 Cent = 3,92 g

50 Cent = 7,80 g


Genauigkeitsstudie:

Hintergrund: es gibt inzwischen elektronische Waagen mit einem Bereich bis 300 g und einer Auflösung von 0,1 g zum Preis von ca. 20 €. Das hört sich nicht schlecht an! Mir kam eine solche Waage in die Hände. Nach dem Einlegen der Batterien und dem Einschalten ging die Waage aber in einen Zustand, der zur Kalibrierung das Auflegen eines genauen 100 g Gewichts verlangte. Nun, nach dem Sammeln von 10 2-€ und 2 1-€ Münzen sollten die 100 g verfügbar sein, und damit wurde kalibriert. Zur großen Verwunderung wogen nach der Kalibrierung die beiden 1-€ Münzen einzeln aber je 7,6 g!

Wie genau sind denn nun die Münzgewichte? Um darüber einen kleinen Überblick zu bekommen, wurden Münzen gesammelt, bis jeweils 20 Münzen beider Sorten verfügbar waren. Statistikern ist diese Probe angesichts der Millionen von Münzen viel zu klein, aber trotzdem lässt das Auswiegen zumindest einen Trend erkennen. Die Münzen wurden mit meiner Waage einzeln gewogen und in Bereiche klassifiziert.

Die Ergebnisse sind überraschend: Die Streuung ist bei den 1-€ Münzen offenbar viel geringer als bei den 2-€ Münzen. Von den 20 1-€ Stücken liegen 19 im Toleranzbereich 7,5 g ± 0,05g, während die 2-€ Stücke eine wesentlich größere Streuung haben und im Mittel bei 8,4 g liegen. Dieses erklärt, dass mein 100 g Gewicht  (10 + 2) wohl eher nur bei (84 + 15) g lag, und die 1-€ Münzen dann mit 7,6 g angezeigt wurden..

Fazit:

  • Zum Kalibrieren besser nur 1-€ Stücke benutzen.
  • Es kann natürlich auch sein, dass meine Probe nicht repräsentativ ist und andere eine andere Verteilung feststellen.
  • Und die von mir noch zu DM-Zeiten hergestellten und mit DM-Stücken kalibrierten Gewichte sind offenbar garnicht so schlecht.

Also legen wir z.B 10 1-€-Münzen in die Schale (= 75 g, 12 wären 90 g) und basteln jetzt genau(!) bei der Skaleneinheit 7,5 ( oder 9) unser Gewicht, das dann zum 10 g Laufgewicht wird. Dazu hängen wir an unseren Draht Unterlegscheiben, Muttern oder anderes, bis die Waage austariert ist. Es empfiehlt sich dabei, den Waagbalken, wenn die Austarierung scheint erreicht zu sein, nochmal vorsichtig vertikal anzuschubsen. Es können sich noch ein paar Korrekturen ergeben.  Die letzten Ergänzungen sind wieder ein paar cm Draht. Ist die Waage austariert, so werden die Gewichte zusammengefaltet und verbunden, OHNE dass irgendetwas hinzugefügt oder weggenommen (z.B. überstehenden Draht abknipsen) wird. Auch kein Lack, Tesafilm, oder anderes an die Laufgewichte!

Hat man das 10g Gewicht, dann kommt dieses in die Waagschale und es wird das 1 g Gewicht gebaut, das ausschließlich aus Draht besteht (ca. 30 cm). Man rollt den Draht etwas zusammen und hängt ihn an die Stelle '10'. Sinkt die Waage rechts, dann ist das Drahtstück zu lang und muss gekürzt werden, ist es zu leicht, dann wickelt man noch etwas Draht dazu, bis die Waage austariert ist. Danach wird genauso wird das 0,1 g Gewicht durch Teilen des 1 g Gewichts erstellt.  Wer denn ganz kleine Mengen messen möchte, kann auch noch ein 10 mg Laufgewicht herstellen: Das gezeigte Gewicht besteht aus einem 2 mm breiten Streifen dünnem Aluminiumblech, wie es zum Schiebe-Verschluss von 3,5"-Disketten, die bei mir zahlreich (und leider defekt) rumliegen, benutzt wird.

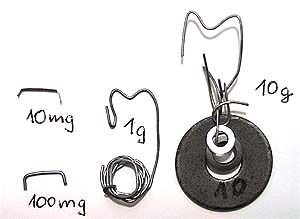

Die Laufgewichte werden am Besten wie auf der Skizze gebogen, wobei natürlich zu berücksichtigen ist, dass die Halterung Bestandteil des Gewichts ist. Das 100 mg und das 10 mg Gewicht ist nur noch ein Haken wie eine Heftklammer.

Man kann das mit dem Teilen noch einmal eine Teilung weiter treiben. Dazu habe ich am linken Ende des Balkens eine Markierung bei 197,5 gesetzt und rechts das 10 mg Gewicht aufgelegt. Dann aus üblicher Haushalts-Alufolie einen 5 mm breiten Streifen geschnitten, ca 8 cm lang. Dieser wird jetzt links auf die Markierung gelegt und so lange eingekürzt, bis die Waage im Gleichgewicht ist. Jetzt nimmt man den Streifen ab, misst die Länge und teilt diese durch 9. Dann markiert man die Stellen 5, 7 und 9 auf dem Streifen und schneidet durch. Dann haben wir ein 5 mg, zwei 2 mg und ein 1 mg Gewicht(e) (zumindest annähernd ;-) !). Nimmt man dann alles von der Waage runter und tariert aus, dann sehe ich bei mir, dass beim Auflegen von 2 mg bzw. 3 mg der Balken sich langsam nach unten bewegt. Das ist dann die Empfindlichkeit der Waage: Dieser Wert ist nicht schlecht. Das 1 mg Gewicht ist ein Quadrat vin ca. 5 mm Kantenlänge aus der erwähnten normalen Haushalts-Alufolie.

 ( Zurück zum Inhaltsverzeichnis )




8) Der praktische Betrieb

Hier sieht man nochmal alle Details zusammen

Die fertig aufgebaute Waage ist auf dem ersten Bild zu sehen. Anzumerken ist noch, dass das Eigengewicht der Waagschale noch durch ein Taragewicht ausgeglichen werden muss. Auch dieses ist wieder aus Draht und im Bild 4 oben rechts zu sehen. Im Ruhezustand, also leerer Waagschale und ohne Laufgewichte muss der Waagbalken waagrecht liegen. Das Taragewicht ist etwas straff um den Balken geschlungen, damit es nicht unabsichtlich verschoben werden kann, sich aber noch verschieben läßt, denn jede Wägung beginnt mit der Nullstellung der Waage.

Eigentlich gibt es nichts besonderes zu beachten, es sei denn, dass man große Mengen (z.B. 100 g Sulfit) u.U. als zwei Chargen à 50 g abwiegen muß.

Und noch ein paar Anmerkungen zur Genauigkeit: Es ist schon faszinierend, wenn man sieht, wie genau man mit dieser Waage Wägungen wiederholen kann, und genau darauf kommt es an. Denn jeder weiß, dass es beim Entwickeln von Filmen eh eines Eineichungsprozesses bedarf, d.h. die Zeiten sind auf den eigenen Arbeitsstil, das eigene Thermometer (eine Riesenfehlerquelle, s. getrennte Seite), und die erwünschte Negativcharakteristik abzustimnen. Mit diesem Eineichungsprozess gleichen wir eventuelle Absolutfehler unserer Waage mit aus. Wir können aber sehr sicher sein, dass beim nächsten Abwiegen diesselbe Chemikalienmenge wie beim ersten Mal ermittelt wird.

Wer's ganz genau haben will, der kann sich auch noch ein 0,5 g und ein 5 g Laufgewicht machen, um in den Bereichen 1 g - 5 g und 10 g - 50 g eine größere Genauigkeit zu erreichen, denn die Waage ist um so genauer,  je weiter das Laufgewicht von der Achse entfernt ist. Aber ich wüßte keine Chemikalie, die in 1 l - Ansätzen in Mengen über 10 g auftaucht, deren Menge ganz exakt sein muß, um reproduzierbar entwickeln zu können. Natriumsulfit ist es sicher nicht: Die 100 g im D76 messe ich schon lange mit einem Schüttmass (ein transparenter Fertigpuddingbecher) ab, in das ich ein mal eine genau abgemessene 100 g Menge eingefüllt habe, und den Stand dann mit einem Marker festgehalten habe. Seit dem werden die 100 g mit diesem Becher gemessen, und fertig.







Version: 1.9  Copyright: Rolf Süßbrich, Dortmund, 05. 05. 2017
